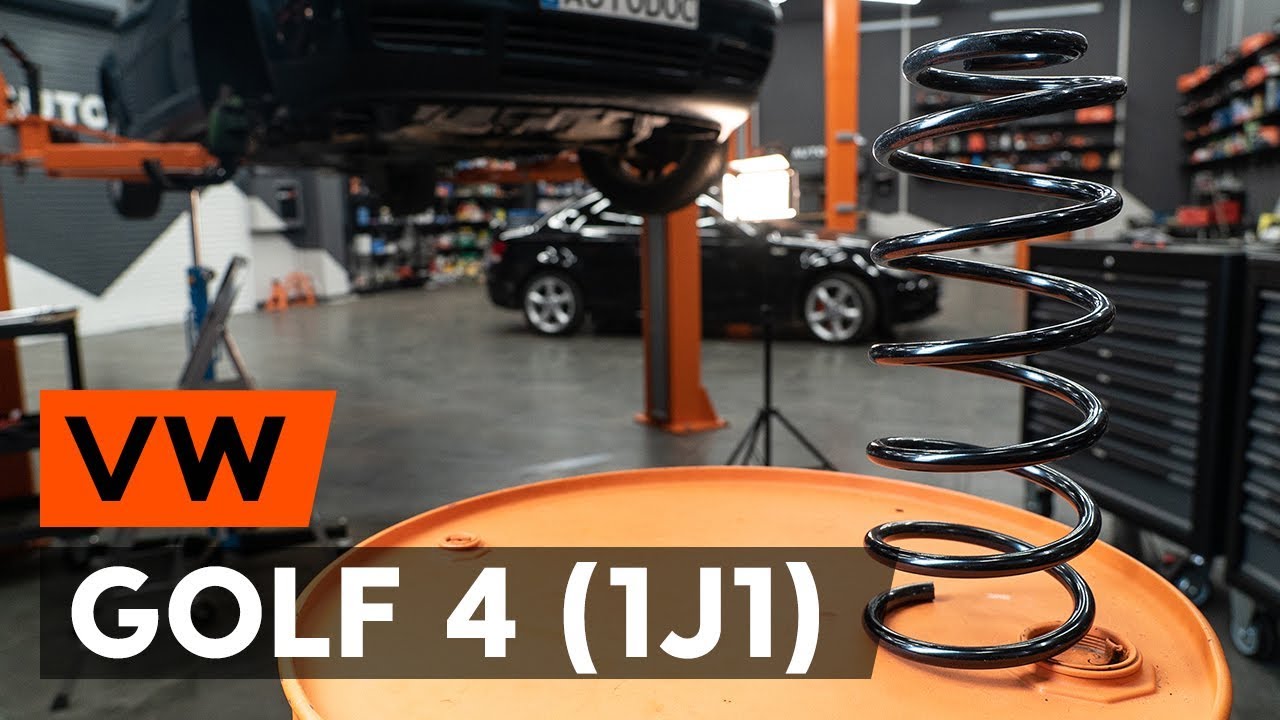

Πώς να αλλάξετε ελατήρια ανάρτησης εμπρός σε VW Golf 4 - Οδηγίες αντικατάστασης
λήψεις:
1
Προβολές:
20
0
Οι χρήστες ψήφισαν - 0
Σημαντικό!
Η συγκεκριμένη διαδικασία αντικατάστασης, μπορεί να χρησιμοποιηθεί σε:
VW Golf IV Hatchback (1J1) 1.6,
VW Golf IV Hatchback (1J1) 1.4 16V,
VW Golf IV Hatchback (1J1) 1.8,
VW Golf IV Hatchback (1J1) 1.8 T,
VW Golf IV Hatchback (1J1) 1.6 16V,
VW Golf IV Hatchback (1J1) 1.8 T GTI,
VW Golf IV Hatchback (1J1) 1.6
…
Εμφάνιση περισσότερων
Η διαδικασία ενδέχεται να έχει μικρές διαφορές ανάλογα με το σχεδιασμό του αυτοκινήτου.
Αντικατάσταση: ελατήρια ανάρτησης - VW Golf 4. Οι επαγγελματίες συνιστούν:
Και τα δυο σπειροειδή ελατήρια της εμπρόσθιας ανάρτησης, θα πρέπει να αντικαθίστανται ταυτόχρονα.
Η διαδικασία αντικατάστασης είναι η ίδια, τόσο για το αριστερό όσο και για το δεξιό σπειροειδές ελατήριο της εμπρόσθιας ανάρτησης.
Παρακαλώ σημειώστε: όλες οι εργασίες στο αυτοκίνητο - VW Golf 4 - πρέπει να πραγματοποιηθούν με τον κινητήρα σβηστό.
Κάντε την αντικατάσταση με την ακόλουθη σειρά:
Βήμα 1
Ανοίξτε το καπό.
Βήμα 2
Χρησιμοποιήστε ένα κάλυμμα προστασίας φτερού, για να μην προκαλέσετε ζημιές στη βαφή και τα πλαστικά τμήματα του αυτοκινήτου.
Βήμα 3
Χαλαρώστε το επάνω στοιχείο στερέωσης της βάσης του γόνατου του αμορτισέρ. Χρησιμοποιήστε ένα γερμανοπολύγωνο #22. Χρησιμοποιήστε ένα Άλεν No.H7
Βήμα 4
Καθαρίστε το στοιχείο στερέωσης της πλήμνης του τροχού. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 5
Χαλαρώστε τα στοιχεία στερέωσης του ημιαξονίου. Χρησιμοποιήστε ένα πολύσφηνο καρυδάκι (12 δοντιών) No.30. Χρησιμοποιήστε μια μανέλα κολαούζου.
Βήμα 6
Ασφαλίστε τους τροχούς με τάκους.
Βήμα 7
Ξεσφίγξτε τα μπουλόνια στερέωσης του τροχού. Χρησιμοποιήστε κρουστικό καρυδάκι για μπουλονόκλειδο Νο #17.
Βήμα 8
Σηκώστε το μπροστινό μέρος του αυτοκινήτου και στερεώστε το σε στηρίγματα.
Βήμα 9
Ξεσφίξτε τα μπουλόνια του τροχού.
Το AUTODOC συνιστά:
Προειδοποίηση! Για να αποφύγετε τραυματισμούς, κρατήστε τον τροχό ενώ ξεβιδώνετε τα μπουλόνια στερέωσης. VW Golf 4
Βήμα 10
Αφαιρέστε τον τροχό.
Βήμα 11
Αποσυνδέστε τη βάση του καλωδίου του αισθητήρα του ΑΒS, από το γόνατο του αμορτισέρ. Χρησιμοποιήστε ένα ίσιο κατσαβίδι.
Βήμα 12.1
Καθαρίστε τα στοιχεία στερέωσης που συνδέουν το γόνατο του αμορτισέρ με το μουαγιέ.
Βήμα 12.2
Καθαρίστε όλα τα συνδετικά σημεία του ψαλιδιού. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 13
Ξεβιδώστε το στοιχείο στερέωσης που συνδέει το μπαλάκι στο βραχίονα ελέγχου της ανάρτησης. Χρησιμοποιήστε ένα καρυδάκι #13. Χρησιμοποιήστε μια μανέλα κολαούζου.
Βήμα 14
Ξεβιδώστε το στοιχείο στερέωσης που συνδέει τον άξονα κίνησης στην πλήμνη του τροχού. Χρησιμοποιήστε ένα πολύσφηνο καρυδάκι (12 δοντιών) No.30.
Βήμα 15
Περάστε από επεξεργασία τις σφήνες του μπιλιοφόρου του ημιαξονίου. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 16
Αφαιρέστε τον άξονα κίνησης. Χρησιμοποιήστε ένα ζουμπά. Χρησιμοποιήστε ένα σφυρί.
Βήμα 17
Στηρίξτε το μουαγιέ. Χρησιμοποιήστε ένα υδραυλικό γρύλο σασμάν.
Βήμα 18
Ξεβιδώστε το κάτω στοιχείο στερέωσης που συνδέει το γόνατο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε μια καστάνια. Χρησιμοποιήστε μια μανέλα κολαούζου.
Βήμα 19
Αφαιρέστε τη βίδα στερέωσης.
Βήμα 20
Απελευθερώστε το κάτω στοιχείο στερέωσης που συνδέει το γόνατο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε ένα ειδικό καρυδάκι για να βγάλετε το αμορτισέρ.
Βήμα 21
Χαμηλώστε τον υδραυλικό γρύλο κατά 10-15 εκ.
Το AUTODOC συνιστά:
Αντικατάσταση: ελατήρια ανάρτησης - VW Golf 4. Χαμηλώστε τον γρύλο μετάδοσης απαλά, χωρίς τραντάγματα, για να αποφύγετε την πρόκληση βλαβών στα εξαρτήματα και τους μηχανισμούς.
Βήμα 22
Αποσυνδέστε το μουαγιέ από το γόνατο της ανάρτησης.
Βήμα 23
Ξεβιδώστε την πάνω βίδα της βάσης του γονάτου του αμορτισέρ.
Το AUTODOC συνιστά:
VW Golf 4 - Για να αποφύγετε τους τραυματισμούς, κρατήστε το γόνατο ανάρτησης ενώ ξεβιδώνετε τα μπουλόνια στερέωσης.
Βήμα 24
Αφαιρέστε το γόνατο της ανάρτησης.
Βήμα 25
Τοποθετήστε το αμορτισέρ στο εργαλείο συμπίεσης του ελατηρίου.
Αντικατάσταση: ελατήρια ανάρτησης - VW Golf 4. Οι επαγγελματίες συνιστούν:
Σημειώστε ότι όταν χρησιμοποιείτε συμπιεστή ελατηρίων, οι σπείρες του ελατηρίου πρέπει να είναι πιασμένες με ασφάλεια, συμπιέζοντας το ελατήριο στις δύο αντίθετες πλευρές του.Εξασφαλίστε τη σωστή θέση του ελατηρίου στο στοιχείο συγκράτησης.Σιγουρευτείτε ότι οι σπείρες του ελατηρίου μπαίνουν σφιχτά στη θέση τους.
Βήμα 26
Συμπιέστε το ελατήριο.
Βήμα 27
Περάστε από επεξεργασία τη ράβδο του αμορτισέρ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 28
Βγάλτε το παξιμάδι της ράβδου του έμβολου του γονάτου. Χρησιμοποιήστε ένα καρυδάκι #21. Χρησιμοποιήστε ένα Άλεν No.H7. Χρησιμοποιήστε μια καστάνια.
Βήμα 29
Βγάλτε την πάνω βάση του γονάτου.
Βήμα 30
Απελευθερώστε το σπειροειδές ελατήριο.
Βήμα 31
Αφαιρέστε το ελατήριο.
Το AUTODOC συνιστά:
Αντικατάσταση: ελατήρια ανάρτησης - VW Golf 4. Ελέγξτε προσεκτικά τη βάση στήριξης, τη φούσκα κατά της σκόνη και το μπαμ στοπ του αμορτισέρ. Αν χρειάζεται, αντικαταστήστε τα.
Βήμα 32
Εγκαταστήστε το ελατήριο στο αμορτισέρ.
Βήμα 33
Συμπιέστε το ελατήριο.
Βήμα 34
Τοποθετήστε την επάνω βάση του αμορτισέρ και το ρουλεμάν της βάσης.
Βήμα 35
Σφίξτε το παξιμάδι της ράβδου του εμβόλου του γονάτου του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #21. Χρησιμοποιήστε ένα Άλεν No.H7. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 60 Nm.
Το AUTODOC συνιστά:
Τσεκάρετε για να σιγουρευτείτε ότι το ελατήριο είναι τοποθετημένο σωστά. Αποφύγετε την κακή ευθυγράμμισή του.
Βήμα 36
Αποσυμπιέστε το ελατήριο.
Βήμα 37
Αφαιρέστε το συναρμολογημένο γόνατο της ανάρτησης.
Βήμα 38
Τοποθετήστε το γόνατο του αμορτισέρ μέσα στο θόλο του τροχού.
Βήμα 39
Βιδώστε την πάνω βιδα της βάσης του γονάτου του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #13. Μην το σφίξετε.
Το AUTODOC συνιστά:
Σημαντικό! Κρατήστε το γόνατο ανάρτησης ενώ βιδώνετε τα μπουλόνια στερέωσης. VW Golf 4
Βήμα 40
Επεξεργαστείτε τη βάση του γόνατου του αμορτισέρ, επάνω στο μουαγιέ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 41
Στερεώστε το γόνατο του αμορτισέρ επάνω στο μουαγιέ.
Βήμα 42
Τοποθετήστε τη βίδα στερέωσης.
Βήμα 43
Αφαιρέστε τη βάση κάτω απο το μουαγιέ.
Το AUTODOC συνιστά:
VW Golf 4 - Μη χαμηλώνετε απότομα τον γρύλο μετάδοσης, για να αποφύγετε την πρόκληση βλαβών στα εξαρτήματα και τους μηχανισμούς του αυτοκινήτου.
Βήμα 44
Καθαρίστε τις σφήνες του μπιλιοφόρου του άξονα κίνησης. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 45
Περάστε από επεξεργασία τις σφήνες του μπιλιοφόρου του ημιαξονίου. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 46
Συνδέστε τον άξονα κίνησης στο εσωτερικό της πλήμνης του τροχού.
Βήμα 47
Βιδώστε τα στοιχεία στερέωσης του μπαλακιού του ακρόμπαρου. Χρησιμοποιήστε ένα καρυδάκι #13. Χρησιμοποιήστε μια καστάνια.
Βήμα 48
Σφίξτε τα κάτω στοιχεία στερέωσης που συνδέουν το γόνατο του αμορτισέρ με το μουαγιέ του τροχού. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε ένα γερμανοπολύγωνο #18. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 60 Nm.+90°
Το AUTODOC συνιστά:
Προσοχή! Βεβαιωθείτε ότι χρησιμοποιείτε καινούρια στοιχεία στερέωσης.
Βήμα 49
Συνδέστε τη βάση του καλωδίου του αισθητήρα του ΑΒS, στο γόνατο του αμορτσέρ.
Βήμα 50
Σφίξτε το παξιμάδι του άξονα κίνησης. Χρησιμοποιήστε ένα πολύσφηνο καρυδάκι (12 δοντιών) No.30. Χρησιμοποιήστε μια μανέλα κολαούζου.
Βήμα 51
Περάστε από επεξεργασία τα στοιχεία στερέωσης του γονάτου του αμορτισέρ. Περάστε όλα τα συνδετικά σημεία του ψαλιδιού. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 52
Επεξεργαστείτε την επιφάνεια που ακουμπά ο δίσκος του φρένου στη ζάντα του τροχού. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 53
Καθαρίστε την επιφάνεια του δίσκου των φρένων. Χρησιμοποιήστε καθαριστικό φρένων.
Το AUTODOC συνιστά:
Αντικατάσταση: ελατήρια ανάρτησης - VW Golf 4. Αφου ψεκάσετε με το σπρέι, περιμένετε λίγα λεπτά.
Βήμα 54
Τοποθετήστε τον τροχό.
Το AUTODOC συνιστά:
Σημαντικό! Κρατήστε τον τροχό ενώ βιδώνετε τα μπουλόνια στερέωσης. VW Golf 4
Βήμα 55
Βιδώστε τα μπουλόνια του τροχού. Χρησιμοποιήστε κρουστικό καρυδάκι για μπουλονόκλειδο Νο #17.
Βήμα 56
Χαμηλώστε το αυτοκίνητο.
Βήμα 57
Σφίξτε το παξιμάδι του άξονα κίνησης. Χρησιμοποιήστε ένα πολύσφηνο καρυδάκι (12 δοντιών) No.30. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 200 Nm.+90°
Το AUTODOC συνιστά:
Προσοχή! Βεβαιωθείτε ότι χρησιμοποιείτε καινούρια στοιχεία στερέωσης.
Βήμα 58
Σφίξτε τα μπουλόνια του τροχού, σταυρωτά. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 120 Nm.
Βήμα 59
Σφίξτε την επάνω βίδα της βάσης του γονάτου του αμορτισέρ. Χρησιμοποιήστε ένα γερμανοπολύγωνο #22. Χρησιμοποιήστε ένα Άλεν No.H7 Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 60 Nm.
Βήμα 60
Αφαιρέστε τους γρύλους και τους τάκους.
Βήμα 61
Αφαιρέστε το κάλυμμα προστασίας φτερού.
Βήμα 62
Κλείστε το καπό.
