Πώς να αλλάξετε γόνατο ανάρτησης εμπρός σε VW Polo 9N - Οδηγίες αντικατάστασης
λήψεις:
3
Προβολές:
24
0
Οι χρήστες ψήφισαν - 0
Σημαντικό!
Η συγκεκριμένη διαδικασία αντικατάστασης, μπορεί να χρησιμοποιηθεί σε:
VW POLO (9N_) 1.4 16V,
VW POLO (9N_) 1.9 TDI,
VW POLO (9N_) 1.4 TDI,
VW POLO (9N_) 1.4 16V,
VW POLO (9N_) 1.2 12V,
VW POLO (9N_) 1.9 SDI,
VW POLO (9N_) 1.2,
VW POLO (9N_) 1.4 16V,
VW POLO (9N_) 1.4 FSI,
VW POLO (9N_) 1.9 TDI,
VW POLO (9N_) 1.4 TDI,
VW POLO (9N_) 1.4 TDI,
VW POLO (9N_) 1.8 GTI,
VW POLO (9N_) 1.6 16V,
VW POLO (9N_) 1.2,
VW POLO (9N_) 1.2 12V,
VW POLO (9N_) 1.4
…
Εμφάνιση περισσότερων
Η διαδικασία ενδέχεται να έχει μικρές διαφορές ανάλογα με το σχεδιασμό του αυτοκινήτου.

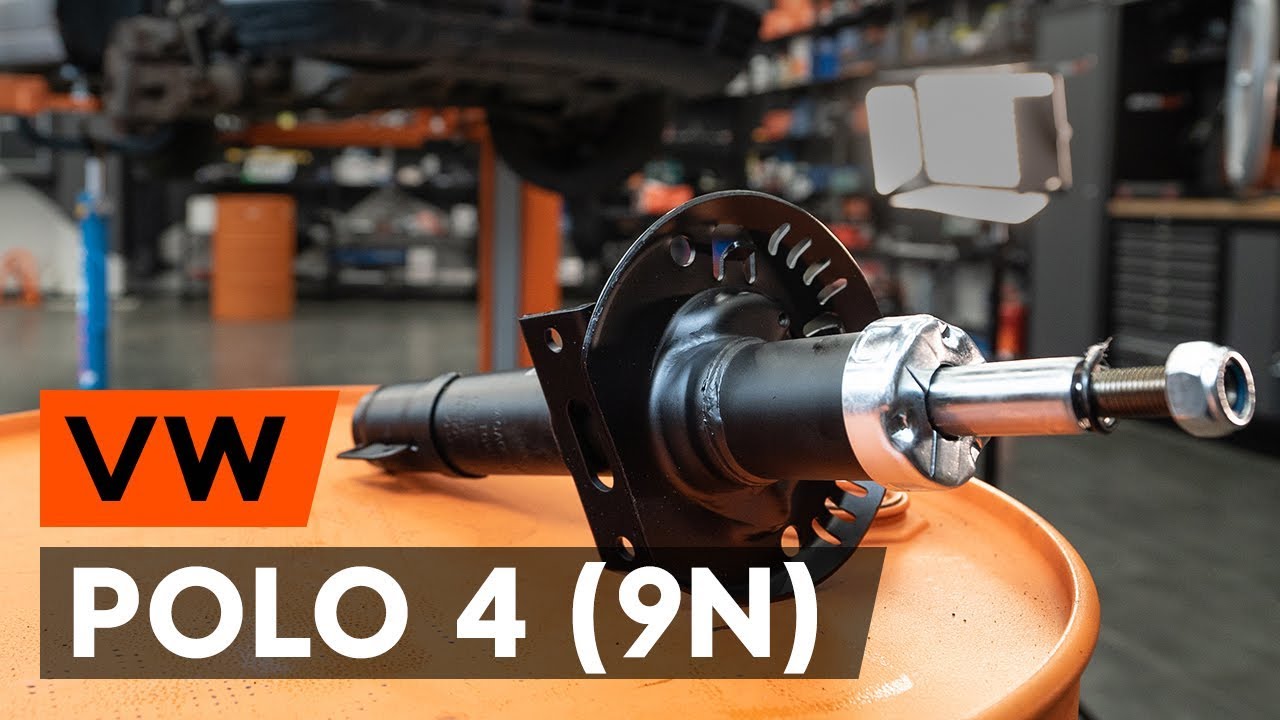

Πώς αντικαθιστούμε εμπρόσθιο γόνατο αμορτισέρ σε VW POLO 4 (9N) [ΟΔΗΓΊΕΣ AUTODOC]
Όλα τα ανταλλακτικά που χρειάζεται να αντικαταστήσετε – Αμορτισέρ για POLO (9N_) και άλλα μοντέλα VW
Αντικατάσταση: γόνατο ανάρτησης - VW Polo 9N. To AUTODOC συνιστά:
Και τα δυο γόνατα των αμορτισέρ της εμπρόσθιας ανάρτησης, θα πρέπει να αλλάζονται ταυτόχρονα.
Η διαδικασία αντικατάστασης είναι η ίδια τόσο για το αριστερό, όσο και για το δεξί γόνατο του αμορτισέρ της εμπρόσθιας ανάρτησης.
Παρακαλώ σημειώστε: όλες οι εργασίες στο αυτοκίνητο - VW Polo 9N - πρέπει να πραγματοποιηθούν με τον κινητήρα σβηστό.
Κάντε την αντικατάσταση με την ακόλουθη σειρά:
Βήμα 1
Ανοίξτε το καπό.
Βήμα 2
Χρησιμοποιήστε ένα κάλυμμα προστασίας φτερού, για να μην προκαλέσετε ζημιές στη βαφή και τα πλαστικά τμήματα του αυτοκινήτου.
Βήμα 3
Καθαρίστε τα στοιχεία στερέωσης της επάνω βάση του γόνατου του αμορτισέρ. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 4
Χαλαρώστε το επάνω στοιχείο στερέωσης της βάσης του γόνατου του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #13. Χρησιμοποιήστε μια καστάνια.
Βήμα 5
Ασφαλίστε τους τροχούς με τάκους.
Βήμα 6
Ξεβιδώστε το παξιμάδι ασφάλισης της πλήμνης. Χρησιμοποιήστε ένα πολύσφηνο καρυδάκι (12 δοντιών) No.30. Χρησιμοποιήστε μια μανέλα κολαούζου.
Βήμα 7
Ξεσφίγξτε τα μπουλόνια στερέωσης του τροχού. Χρησιμοποιήστε κρουστικό καρυδάκι για μπουλονόκλειδο Νο #17.
Βήμα 8
Σηκώστε το μπροστινό μέρος του αυτοκινήτου και στερεώστε το σε στηρίγματα.
Βήμα 9
Ξεσφίξτε τα μπουλόνια του τροχού.
Αντικατάσταση: γόνατο ανάρτησης - VW Polo 9N. Συμβουλή:
Για να αποφύγετε τυχόν τραυματισμούς, κρατήστε τον τροχό όσο θα ξεβιδώνετε τα μπουλόνια.
Βήμα 10
Αφαιρέστε τον τροχό.
Βήμα 11
Καθαρίστε τα στοιχεία στερέωσης των μπαρακιών της αντιστρεπτικής δοκού. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 12
Ξεβιδώστε το παξιμάδι και αφαιρείστε το μπαράκι της αντιστρεπτικής δοκού από το γόνατο της ανάρτησης. Χρησιμοποιήστε ένα καρυδάκι #16. Χρησιμοποιήστε μια καστάνια.
Βήμα 13
Καθαρίστε τα στοιχεία στερέωσης που συνδέουν το γόνατο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 14
Αφαιρέστε το μαρκούτσι των φρένων από το γόνατο του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #12.
Βήμα 15
Ξεβιδώστε το κάτω στοιχείο στερέωσης που συνδέει το γόνατο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε ένα XZN #12. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε μια καστάνια. Χρησιμοποιήστε μια μανέλα κολαούζου.
Βήμα 16
Καθαρίστε όλα τα συνδετικά σημεία του ψαλιδιού. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Το AUTODOC συνιστά:
Αντικατάσταση: γόνατο ανάρτησης - VW Polo 9N. Αφου ψεκάσετε με το σπρέι, περιμένετε λίγα λεπτά.Φορέστε γυαλιά προστασίας.
Βήμα 17
Ξεβιδώστε το στοιχείο στερέωσης που συνδέει το μπαλάκι στο βραχίονα ελέγχου της ανάρτησης. Χρησιμοποιήστε ένα καρυδάκι #13. Χρησιμοποιήστε μια μανέλα κολαούζου.
Βήμα 18
Αποσυνδέστε το σφαιρικό σύνδεσμο από το ψαλίδι.
Βήμα 19
Ξεβιδώστε το στοιχείο στερέωσης που συνδέει τον άξονα κίνησης στην πλήμνη του τροχού. Χρησιμοποιήστε ένα πολύσφηνο καρυδάκι (12 δοντιών) No.30.
Βήμα 20
Αφαιρέστε τον άξονα κίνησης. Χρησιμοποιήστε ένα ζουμπά. Χρησιμοποιήστε ένα σφυρί.
Βήμα 21
Στηρίξτε το μουαγιέ. Χρησιμοποιήστε ένα υδραυλικό γρύλο σασμάν.
Βήμα 22
Αφαιρέστε τη βίδα στερέωσης.
Βήμα 23
Απελευθερώστε το κάτω στοιχείο στερέωσης που συνδέει το γόνατο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε ένα ειδικό καρυδάκι για να βγάλετε το αμορτισέρ. Χρησιμοποιήστε μια καστάνια.
Βήμα 24
Αποσυνδέστε το μουαγιέ από το γόνατο της ανάρτησης.
Βήμα 25
Ξεβιδώστε την πάνω βάση του γόνατου του αμορτισέρ.
Το AUTODOC συνιστά:
VW Polo 9N - Για να αποφύγετε τους τραυματισμούς, κρατήστε το γόνατο ανάρτησης ενώ ξεβιδώνετε τα μπουλόνια στερέωσης.
Βήμα 26
Αφαιρέστε το γόνατο της ανάρτησης.
Βήμα 27
Τοποθετήστε το αμορτισέρ στο εργαλείο συμπίεσης του ελατηρίου.
Αντικατάσταση: γόνατο ανάρτησης - VW Polo 9N. Συμβουλή από τους ειδικούς του AUTODOC:
Σημειώστε ότι όταν χρησιμοποιείτε συμπιεστή ελατηρίων, οι σπείρες του ελατηρίου πρέπει να είναι πιασμένες με ασφάλεια, συμπιέζοντας το ελατήριο στις δύο αντίθετες πλευρές του.Εξασφαλίστε τη σωστή θέση του ελατηρίου στο στοιχείο συγκράτησης.Σιγουρευτείτε ότι οι σπείρες του ελατηρίου μπαίνουν σφιχτά στη θέση τους.
Βήμα 28
Συμπιέστε το ελατήριο.
Βήμα 29
Περάστε από επεξεργασία τη ράβδο του αμορτισέρ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 30
Βγάλτε το παξιμάδι της ράβδου του έμβολου του γονάτου. Χρησιμοποιήστε ένα καρυδάκι #21. Χρησιμοποιήστε ένα Άλεν No.H6. Χρησιμοποιήστε μια καστάνια.
Βήμα 31
Βγάλτε τη βάση του αμορτισέρ, τη φούσκα κατά της σκόνης και το μπαμπ στοπ.
Βήμα 32
Απελευθερώστε το σπειροειδές ελατήριο.
Βήμα 33
Αφαιρέστε το ελατήριο.
Βήμα 34
Αφαιρέστε το παλιό αμορτισέρ από τον υδραυλικό συμπιεστή ελατηρίων.
Το AUTODOC συνιστά:
Αντικατάσταση: γόνατο ανάρτησης - VW Polo 9N. Ελέγξτε προσεκτικά τη βάση στήριξης, τη φούσκα κατά της σκόνη και το μπαμ στοπ του αμορτισέρ. Αν χρειάζεται, αντικαταστήστε τα.Πριν την εγκατάσταση του νέου αμορτισέρ, θα πρέπει να το πρεσσάρετε με το χέρι 3-5 φορές.
Βήμα 35
Τοποθετήστε το καινούριο αμορτισέρ στον υδραυλικό συμπιεστή ελατηρίων.
Βήμα 36
Τοποθετήστε το προστατευτκό από τη σκόνη και το μπαμπ στοπ στο νέο αμορτισέρ.
Βήμα 37
Εγκαταστήστε το ελατήριο στο αμορτισέρ.
Βήμα 38
Συμπιέστε το ελατήριο.
Βήμα 39
Τοποθετήστε την επάνω βάση του αμορτισέρ και το ρουλεμάν της βάσης.
Βήμα 40
Σφίξτε το παξιμάδι της ράβδου του εμβόλου του γονάτου του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #21. Χρησιμοποιήστε ένα Άλεν No.H6. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 60 Nm.
Αντικατάσταση: γόνατο ανάρτησης - VW Polo 9N. Οι ειδικοί τoυ AUTODOC συνιστούν:
Τσεκάρετε για να σιγουρευτείτε ότι το ελατήριο είναι τοποθετημένο σωστά. Αποφύγετε την κακή ευθυγράμμισή του.
Βήμα 41
Αποσυμπιέστε το ελατήριο.
Βήμα 42
Αφαιρέστε το συναρμολογημένο γόνατο της ανάρτησης.
Βήμα 43
Τοποθετήστε το γόνατο του αμορτισέρ μέσα στο θόλο του τροχού.
Βήμα 44
Ασφαλίστε τα επάνω στοιχεία στερέωσης του γόνατου του αμορτισέρ. Μην το σφίξετε.
Αντικατάσταση: γόνατο ανάρτησης - VW Polo 9N. Συμβουλή από το AUTODOC:
Για να αποφύγετε τυχόν τραυματισμούς, θα πρέπει να κρατάτε το γόνατο του αμορτισέρ όταν θα βιδώνετε τα παξιμάδια στερέωσης.
Βήμα 45
Επεξεργαστείτε τη βάση του γόνατου του αμορτισέρ, επάνω στο μουαγιέ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 46
Στερεώστε το γόνατο του αμορτισέρ επάνω στο μουαγιέ.
Βήμα 47
Τοποθετήστε τη βίδα στερέωσης. Χρησιμοποιήστε ένα καρυδάκι #18.
Βήμα 48
Βιδώστε το στοιχείο στερέωσης που συνδέει το δίχαλο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε ένα XZN #12. Χρησιμοποιήστε μια καστάνια.
Βήμα 49
Καθαρίστε τις σφήνες του μπιλιοφόρου του άξονα κίνησης. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 50
Αφαιρέστε τη βάση κάτω απο το μουαγιέ.
Αντικατάσταση: γόνατο ανάρτησης - VW Polo 9N. To AUTODOC συνιστά:
Χαμηλώστε τον υδραυλικό γρύλο σασμάν, σιγά-σιγά, χωρίς τραντάγματα, για να αποφύγετε τυχόν ζημιές στις μονάδες και τους μηχανισμούς.
Βήμα 51
Συνδέστε τον άξονα κίνησης στο εσωτερικό της πλήμνης του τροχού.
Βήμα 52
Καθαρίστε το σημείο τοποθέτησης του μπαλακιού του ακρόμπαρου. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 53
Συνδέστε το μπαλάκι στο βραχίονα ελέγχου.
Βήμα 54
Βιδώστε τα στοιχεία στερέωσης του μπαλακιού του ακρόμπαρου. Χρησιμοποιήστε ένα καρυδάκι #13.
Βήμα 55
Σφίξτε τα κάτω στοιχεία στερέωσης που συνδέουν το γόνατο του αμορτισέρ με το μουαγιέ του τροχού. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 60 Nm.+90°
Το AUTODOC συνιστά:
Προσοχή! Βεβαιωθείτε ότι χρησιμοποιείτε καινούρια στοιχεία στερέωσης.
Βήμα 56
Σφίξτε το μπουλόνι του μπαλακιού του ακρόμπαρου. Χρησιμοποιήστε ένα καρυδάκι #13. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 20 Nm.+90°
Το AUTODOC συνιστά:
Προσοχή! Βεβαιωθείτε ότι χρησιμοποιείτε καινούρια στοιχεία στερέωσης.
Βήμα 57
Σφίξτε το παξιμάδι του άξονα κίνησης. Χρησιμοποιήστε ένα πολύσφηνο καρυδάκι (12 δοντιών) No.30.
Βήμα 58
Σφίξτε το μαρκούτσι των φρένων στο γόνατο. Χρησιμοποιήστε ένα καρυδάκι #12.
Βήμα 59
Τοποθετήστε το μπαράκι της αντιστρεπτικής δοκού.
Βήμα 60
Σφίξτε το στοιχείο στερέωσης που συνδέει το μπαράκι της αντιστρεπτικής στο γόνατο του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #16. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 40 Nm.
Βήμα 61
Περάστε όλα τα συνδετικά σημεία του ψαλιδιού. Περάστε από επεξεργασία τα στοιχεία στερέωσης του γονάτου του αμορτισέρ. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 62
Επεξεργαστείτε την επιφάνεια που ακουμπά ο δίσκος του φρένου στη ζάντα του τροχού. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 63
Καθαρίστε την επιφάνεια του δίσκου των φρένων. Χρησιμοποιήστε καθαριστικό φρένων.
Αντικατάσταση: γόνατο ανάρτησης - VW Polo 9N. Συμβουλή:
Περιμένετε μερικά λεπτά, αφού περάσετε το σπρέι.
Βήμα 64
Τοποθετήστε τον τροχό.
Το AUTODOC συνιστά:
Σημαντικό! Κρατήστε τον τροχό ενώ βιδώνετε τα μπουλόνια στερέωσης. VW Polo 9N
Βήμα 65
Βιδώστε τα μπουλόνια του τροχού. Χρησιμοποιήστε κρουστικό καρυδάκι για μπουλονόκλειδο Νο #17.
Βήμα 66
Χαμηλώστε το αυτοκίνητο.
Βήμα 67
Σφίξτε την επάνω βίδα της βάσης του γονάτου του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #13. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 15 Nm.+90°
Το AUTODOC συνιστά:
Προσοχή! Βεβαιωθείτε ότι χρησιμοποιείτε καινούρια στοιχεία στερέωσης.
Βήμα 68
Περάστε από επεξεργασία τα στοιχεία στερέωσης της βάσης του γόνατου του αμορτισέρ. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 69
Βιδώστε το παξιμάδι ασφάλισης της πλήμνης. Χρησιμοποιήστε ένα πολύσφηνο καρυδάκι (12 δοντιών) No.30. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 50 Nm.+45°
Το AUTODOC συνιστά:
Προσοχή! Βεβαιωθείτε ότι χρησιμοποιείτε καινούρια στοιχεία στερέωσης.
Βήμα 70
Σφίξτε τα μπουλόνια του τροχού, σταυρωτά. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 120 Nm.
Βήμα 71
Αφαιρέστε τους γρύλους και τους τάκους.
Βήμα 72
Αφαιρέστε το κάλυμμα προστασίας φτερού.
Βήμα 73
Κλείστε το καπό.
