Σημαντικό!

Η συγκεκριμένη διαδικασία αντικατάστασης, μπορεί να χρησιμοποιηθεί σε:
FIAT GRANDE PUNTO (199) 1.3 D Multijet, FIAT GRANDE PUNTO (199) 1.3 D Multijet, FIAT GRANDE PUNTO (199) 1.3 D Multijet (199.AXD11, 199.AXD1A, 199.AXD1B,..., FIAT GRANDE PUNTO (199) 1.3 D Multijet … Εμφάνιση περισσότερων

Η διαδικασία ενδέχεται να έχει μικρές διαφορές ανάλογα με το σχεδιασμό του αυτοκινήτου.

Πώς αντικαθιστούμε ελατήριο εμπρόσθιας ανάρτησης σε FIAT PUNTO 199 [ΟΔΗΓΊΕΣ AUTODOC]

Πώς να αλλάξετε ελατήρια ανάρτησης εμπρός σε Fiat Punto 199 - Οδηγίες αντικατάστασης

Όλα τα ανταλλακτικά που χρειάζεται να αντικαταστήσετε – Ανάρτηση για GRANDE PUNTO (199) και άλλα μοντέλα FIAT

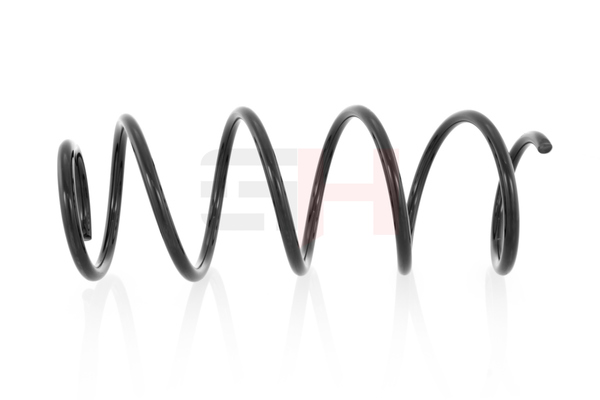

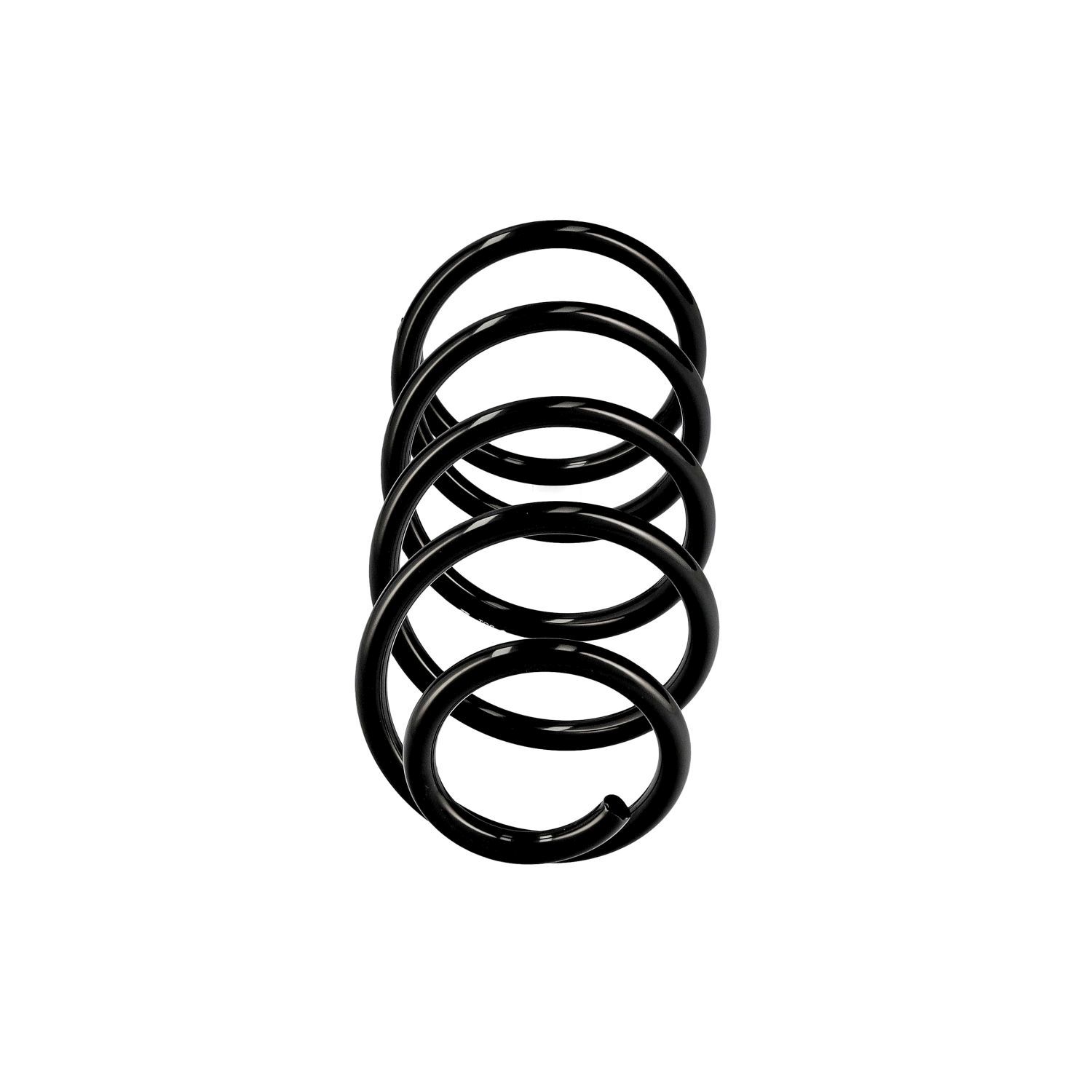

Ελατήρια ανάρτησης

        Ελατήρια ανάρτησης για Grande Punto Hatchback (199) Πετρέλαιο (69 PS)

        Ελατήρια ανάρτησης για Grande Punto Hatchback (199) Πετρέλαιο (84 PS)

        Ελατήρια ανάρτησης για Grande Punto Hatchback (199) Πετρέλαιο (75 PS)

        Ελατήρια ανάρτησης για Grande Punto Hatchback (199) Πετρέλαιο (90 PS)

Αντικατάσταση: ελατήρια ανάρτησης - Fiat Punto 199. Λίστα των εργαλείων που θα χρειαστείτε:

                        Συρματόβουρτσα

                        Σπρέι WD-40

                        Καθαριστικό φρένων

                        Yράσο χαλκού

                        Γερμανοπολύγωνο Κλειδί #18

                        Καρυδάκι # 15

                        Καρυδάκι # 17

                        Καρυδάκι # 18

                        Καρυδάκι άλεν no.H6

                        Καρυδάκι άλεν no.H8

                        Κρουστικό καρυδάκι για μπουλονόκλειδο #17

                        Κλειδί Καστάνιας

                        Δυναμόκλειδο

                        Εργαλείο αφαίρεσης κλιπ

                        Σταυροκατσάβιδο

                        Μυτοτσίμπιδο στρογγυλό

                        Υδραυλικός συμπιεστής ελατηρίων αμορτισέρ

                        Υδραυλικός σασμανόγρυλος

                        Κάλυμμα φτερού

                        Σφήνα τροχού

Αγοράστε εργαλεία

Αντικατάσταση: ελατήρια ανάρτησης - Fiat Punto 199. Συμβουλή από τους ειδικούς του AUTODOC:

Και τα δυο σπειροειδή ελατήρια της εμπρόσθιας ανάρτησης, θα πρέπει να αντικαθίστανται ταυτόχρονα.
Η διαδικασία αντικατάστασης είναι η ίδια, τόσο για το αριστερό όσο και για το δεξιό σπειροειδές ελατήριο της εμπρόσθιας ανάρτησης.
Όλες οι εργασίες θα πρέπει να γίνουν με τον κινητήρα σβηστό.

Αντικατάσταση: ελατήρια ανάρτησης - Fiat Punto 199. Ακολουθήστε την παρακάτω διαδικασία:

Βήμα 1

Ανοίξτε το καπό.
Βήμα 2

Χρησιμοποιήστε ένα κάλυμμα προστασίας φτερού, για να μην προκαλέσετε ζημιές στη βαφή και τα πλαστικά τμήματα του αυτοκινήτου.
Βήμα 3

Αφαιρέστε τα κλιπ από το πλαστικό κάλυμμα του νεροχύτη. Χρησιμοποιήστε ένα εργαλείο αφαίρεσης κλιπ.
Βήμα 4

Ξεβιδώστε τα στοιχεία στερέωσης του πλαστικού καλύμματος του νεροχύτη κάτω από τους υαλοκαθαριστήρες. Χρησιμοποιήστε ένα σταυροκατσάβιδο.
Βήμα 5

Αφαιρέστε την τσιμούχα του τροπέτου των υαλοκαθαριστήρων.
Βήμα 6

Σηκώστε το πλαστικό κάλυμμα του νεροχύτη κάτω από τους υαλοκαθαριστήρες.
Βήμα 7

Καθαρίστε τα στοιχεία στερέωσης της επάνω βάση του γόνατου του αμορτισέρ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 8

Χαλαρώστε το επάνω στοιχείο στερέωσης της βάσης του γόνατου του αμορτισέρ. Χρησιμοποιήστε ένα γερμανοπολύγωνο #18. Χρησιμοποιήστε ένα Άλεν No.H6. Χρησιμοποιήστε μια καστάνια.
Βήμα 9

Ασφαλίστε τους τροχούς με τάκους.
Βήμα 10

Ξεσφίγξτε τα μπουλόνια στερέωσης του τροχού. Χρησιμοποιήστε κρουστικό καρυδάκι για μπουλονόκλειδο Νο #17.
Βήμα 11

Σηκώστε το μπροστινό μέρος του αυτοκινήτου και στερεώστε το σε στηρίγματα.
Βήμα 12

Ξεσφίξτε τα μπουλόνια του τροχού.

Αντικατάσταση: ελατήρια ανάρτησης - Fiat Punto 199. Συμβουλή:
Για να αποφύγετε τυχόν τραυματισμούς, κρατήστε τον τροχό όσο θα ξεβιδώνετε τα μπουλόνια.
Βήμα 13

Αφαιρέστε τον τροχό.
Βήμα 14

Αποσυνδέστε τις καλωδιώσεις και το μαρκούτσι των φρένων από τη βάση τους στο γόνατο του αμορτισέρ. Χρησιμοποιήστε ένα μυτοτσίμπιδο.
Βήμα 15

Καθαρίστε τα στοιχεία στερέωσης των μπαρακιών της αντιστρεπτικής δοκού. Καθαρίστε τα στοιχεία στερέωσης που συνδέουν το γόνατο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 16

Ξεβιδώστε τα στοιχεία στερέωσης που συνδέουν το μπαράκι της αντιστρεπτικής με το γόνατο του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #15. Χρησιμοποιήστε μια καστάνια.
Βήμα 17

Αφαιρέστε την αντιστρεπτική δοκό.
Βήμα 18

Ξεβιδώστε το κάτω στοιχείο στερέωσης που συνδέει το γόνατο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε ένα γερμανοπολύγωνο #18. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε μια καστάνια.
Βήμα 19

Στηρίξτε το μουαγιέ. Χρησιμοποιήστε ένα υδραυλικό γρύλο σασμάν.
Βήμα 20

Αφαιρέστε τα στοιχεία στερέωσης.
Βήμα 21

Αποσυνδέστε το μουαγιέ από το γόνατο της ανάρτησης.
Βήμα 22

Ξεβιδώστε την πάνω βίδα της βάσης του γονάτου του αμορτισέρ.

Το AUTODOC συνιστά:
Σημαντικό! Κρατήστε το γόνατο ανάρτησης ενώ ξεβιδώνετε τα μπουλόνια στερέωσης. Fiat Punto 199
Βήμα 23

Αφαιρέστε το γόνατο της ανάρτησης.
Βήμα 24

Τοποθετήστε το αμορτισέρ στο εργαλείο συμπίεσης του ελατηρίου.

Αντικατάσταση: ελατήρια ανάρτησης - Fiat Punto 199. Συμβουλή από τους ειδικούς του AUTODOC:
Σημειώστε ότι όταν χρησιμοποιείτε συμπιεστή ελατηρίων, οι σπείρες του ελατηρίου πρέπει να είναι πιασμένες με ασφάλεια, συμπιέζοντας το ελατήριο στις δύο αντίθετες πλευρές του.Εξασφαλίστε τη σωστή θέση του ελατηρίου στο στοιχείο συγκράτησης.Σιγουρευτείτε ότι οι σπείρες του ελατηρίου μπαίνουν σφιχτά στη θέση τους.
Βήμα 25

Συμπιέστε το ελατήριο.
Βήμα 26

Περάστε από επεξεργασία τη ράβδο του αμορτισέρ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 27

Βγάλτε το παξιμάδι της ράβδου του έμβολου του γονάτου. Χρησιμοποιήστε ένα Άλεν No.H6. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε μια καστάνια.
Βήμα 28

Βγάλτε την πάνω βάση του γονάτου.
Βήμα 29

Απελευθερώστε το σπειροειδές ελατήριο.
Βήμα 30

Αφαιρέστε τη φούσκα για τη σκόνη και το ελαστικό στοπ του αμορτισέρ.

Το AUTODOC συνιστά:
Αντικατάσταση: ελατήρια ανάρτησης - Fiat Punto 199. Ελέγξτε προσεκτικά τη βάση στήριξης, τη φούσκα κατά της σκόνη και το μπαμ στοπ του αμορτισέρ. Αν χρειάζεται, αντικαταστήστε τα.
Βήμα 31

Αφαιρέστε το ελατήριο.
Βήμα 32

Εγκαταστήστε το ελατήριο στο αμορτισέρ.
Βήμα 33

Συμπιέστε το ελατήριο.
Βήμα 34

Τοποθετήστε τη φούσκα κατά της σκόνης και το μπαμπ στοπ, στο αμορτισέρ.
Βήμα 35

Τοποθετήστε την επάνω βάση του αμορτισέρ και το ρουλεμάν της βάσης.
Βήμα 36

Σφίξτε το παξιμάδι της ράβδου του εμβόλου του γονάτου του αμορτισέρ. Χρησιμοποιήστε ένα Άλεν No.H8. Χρησιμοποιήστε ένα καρυδάκι #17. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 44 Nm.

Αντικατάσταση: ελατήρια ανάρτησης - Fiat Punto 199. Οι επαγγελματίες συνιστούν:
Τσεκάρετε για να σιγουρευτείτε ότι το ελατήριο είναι τοποθετημένο σωστά. Αποφύγετε την κακή ευθυγράμμισή του.
Βήμα 37

Αποσυμπιέστε το ελατήριο.
Βήμα 38

Περάστε από επεξεργασία τη ράβδο του αμορτισέρ. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 39

Αφαιρέστε το συναρμολογημένο γόνατο της ανάρτησης.
Βήμα 40

Τοποθετήστε το γόνατο του αμορτισέρ μέσα στο θόλο του τροχού.
Βήμα 41

Βιδώστε την πάνω βιδα της βάσης του γονάτου του αμορτισέρ. Μην το σφίξετε.

Αντικατάσταση: ελατήρια ανάρτησης - Fiat Punto 199. To AUTODOC συνιστά:
Για να αποφύγετε τυχόν τραυματισμούς, θα πρέπει να κρατάτε το γόνατο του αμορτισέρ όταν θα βιδώνετε τα παξιμάδια στερέωσης.
Βήμα 42

Επεξεργαστείτε τη βάση του γόνατου του αμορτισέρ, επάνω στο μουαγιέ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 43

Στερεώστε το γόνατο του αμορτισέρ επάνω στο μουαγιέ.
Βήμα 44

Τοποθετήστε τις βίδες στερέωσης.
Βήμα 45

Βιδώστε το στοιχείο στερέωσης που συνδέει το δίχαλο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε ένα γερμανοπολύγωνο #18. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε μια καστάνια.
Βήμα 46

Αφαιρέστε τη βάση κάτω απο το μουαγιέ.

Το AUTODOC συνιστά:
Αντικατάσταση: ελατήρια ανάρτησης - Fiat Punto 199. Χαμηλώστε τον γρύλο μετάδοσης απαλά, χωρίς τραντάγματα, για να αποφύγετε την πρόκληση βλαβών στα εξαρτήματα και τους μηχανισμούς.
Βήμα 47

Συνδέστε τη βάση του καλωδίου του αισθητήρα του ΑΒS, στο γόνατο του αμορτσέρ. Σφίξτε το μαρκούτσι των φρένων στο γόνατο. Χρησιμοποιήστε ένα μυτοτσίμπιδο.
Βήμα 48

Σφίξτε τα κάτω στοιχεία στερέωσης που συνδέουν το γόνατο του αμορτισέρ με το μουαγιέ του τροχού. Χρησιμοποιήστε ένα γερμανοπολύγωνο #18. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 105 Nm.+45°

Το AUTODOC συνιστά:
Προσοχή! Βεβαιωθείτε ότι χρησιμοποιείτε καινούρια στοιχεία στερέωσης.
Βήμα 49

Τοποθετήστε το μπαράκι της αντιστρεπτικής δοκού.
Βήμα 50

Σφίξτε το στοιχείο στερέωσης που συνδέει το μπαράκι της αντιστρεπτικής στο γόνατο του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #15. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 50 Nm.
Βήμα 51

Περάστε από επεξεργασία τα στοιχεία στερέωσης του γονάτου του αμορτισέρ. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 52

Επεξεργαστείτε την επιφάνεια που ακουμπά ο δίσκος του φρένου στη ζάντα του τροχού. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 53

Καθαρίστε την επιφάνεια του δίσκου των φρένων. Χρησιμοποιήστε καθαριστικό φρένων.

Αντικατάσταση: ελατήρια ανάρτησης - Fiat Punto 199. Οι ειδικοί τoυ AUTODOC συνιστούν:
Περιμένετε μερικά λεπτά, αφού περάσετε το σπρέι.
Βήμα 54

Τοποθετήστε τον τροχό.

Το AUTODOC συνιστά:
Προειδοποίηση! Για να αποφύγετε τραυματισμούς, κρατήστε τον τροχό ενώ βιδώνετε τα μπουλόνια στερέωσης στο αυτοκίνητο. Fiat Punto 199
Βήμα 55

Βιδώστε τα μπουλόνια του τροχού. Χρησιμοποιήστε κρουστικό καρυδάκι για μπουλονόκλειδο Νο #17.
Βήμα 56

Χαμηλώστε το αυτοκίνητο και χρησιμοποιήστε σταυρό, προκειμένου να σφίξτε τα μπουλόνια των τροχών. Χρησιμοποιήστε κρουστικό καρυδάκι για μπουλονόκλειδο Νο #17. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 120 Nm.
Βήμα 57

Αφαιρέστε τους γρύλους και τους τάκους.
Βήμα 58

Σφίξτε την επάνω βίδα της βάσης του γονάτου του αμορτισέρ. Χρησιμοποιήστε ένα γερμανοπολύγωνο #18. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 52 Nm.
Βήμα 59

Περάστε από επεξεργασία τα στοιχεία στερέωσης της βάσης του γόνατου του αμορτισέρ. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 60

Τοποθετήστε και ασφαλίστε του τροπέτο των υαλοκαθαριστήρων.
Βήμα 61

Σφίξτε τα στοιχεία στερέωσης του πλαστικού καλύμματος του νεροχύτη κάτω από τους υαλοκαθαριστήρες. Χρησιμοποιήστε ένα σταυροκατσάβιδο.
Βήμα 62

Τοποθετήστε τα στοιχεία στερέωσης του πλαστικού καλύμματος του νεροχύτη των υαλοκαθαριστήρων.
Βήμα 63

Τοποθετήστε την τσιμούχα του τροπέτου των υαλοκαθαριστήρων.
Βήμα 64

Αφαιρέστε το κάλυμμα προστασίας φτερού.
Βήμα 65

Κλείστε το καπό.
