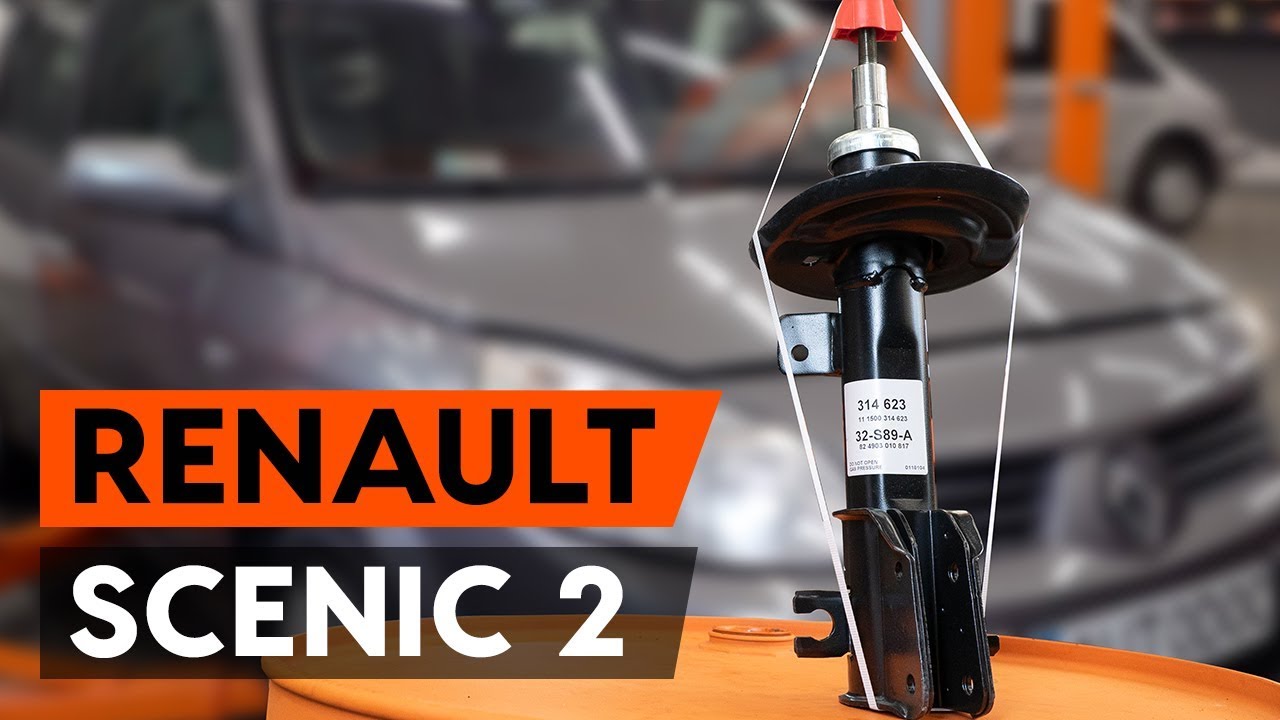

Πώς να αλλάξετε γόνατο ανάρτησης εμπρός σε Renault Scenic 2 - Οδηγίες αντικατάστασης
λήψεις:
0
Προβολές:
1
0
Οι χρήστες ψήφισαν - 0
Σημαντικό!
Η συγκεκριμένη διαδικασία αντικατάστασης, μπορεί να χρησιμοποιηθεί σε:
RENAULT SCÉNIC II (JM0/1_) 1.9 D,
RENAULT SCÉNIC II (JM0/1_) 1.6 Hi-Flex,
RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V),
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F),
RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B),
RENAULT SCÉNIC II (JM0/1_) 1.4 (JM0B, JM0H, JM1A),
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM02, JM13),
RENAULT SCÉNIC II (JM0/1_) 2.0 16V Turbo (JM0W),
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F),
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E, JM16),
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14),
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15),
RENAULT SCÉNIC II (JM0/1_) 2.0 dCi (JM1K),
RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM16),
RENAULT SCÉNIC II (JM0/1_) 1.6 16V (JM1R),
RENAULT SCÉNIC II (JM0/1_) 1.6,
RENAULT SCÉNIC II (JM0/1_) 1.9 dCi
…
Εμφάνιση περισσότερων
Η διαδικασία ενδέχεται να έχει μικρές διαφορές ανάλογα με το σχεδιασμό του αυτοκινήτου.
Πώς αντικαθιστούμε εμπρόσθιο γόνατο αμορτισέρ σε RENAULT SCENIC 2 (JM) [ΟΔΗΓΊΕΣ AUTODOC]
Όλα τα ανταλλακτικά που χρειάζεται να αντικαταστήσετε – Αμορτισέρ για SCÉNIC II (JM0/1_) και άλλα μοντέλα RENAULT
Αντικατάσταση: γόνατο ανάρτησης - Renault Scenic 2. Συμβουλή από τους ειδικούς του AUTODOC:
Και τα δυο γόνατα των αμορτισέρ της εμπρόσθιας ανάρτησης, θα πρέπει να αλλάζονται ταυτόχρονα.
Η διαδικασία αντικατάστασης είναι η ίδια τόσο για το αριστερό, όσο και για το δεξί γόνατο του αμορτισέρ της εμπρόσθιας ανάρτησης.
Όλες οι εργασίες θα πρέπει να γίνουν με τον κινητήρα σβηστό.
Αντικατάσταση: γόνατο ανάρτησης - Renault Scenic 2. Ακολουθήστε την παρακάτω διαδικασία:
Βήμα 1
Ανοίξτε το καπό.
Βήμα 2
Χρησιμοποιήστε ένα κάλυμμα προστασίας φτερού, για να μην προκαλέσετε ζημιές στη βαφή και τα πλαστικά τμήματα του αυτοκινήτου.
Βήμα 3
Ξεβιδώστε το στοιχείο στερέωσης του καλύμματος των υαλοκαθαριστήρων που βρίσκεται στην αριστερή πλευρά. Χρησιμοποιήστε ένα καρυδάκι #10. Χρησιμοποιήστε μια καστάνια.
Βήμα 4
Αφαιρέστε την ελαστική λωρίδα.
Βήμα 5
Αφαιρέστε το κάλυμμα των υαλοκαθαριστήρων που βρίσκεται στην αριστερή πλευρά.
Βήμα 6
Ξεβιδώστε το στοιχείο στερέωσης του καλύμματος των υαλοκαθαριστήρων που βρίσκεται στη δεξιά πλευρά. Χρησιμοποιήστε ένα Τορξ T20.
Βήμα 7
Σηκώστε λίγο το κάλυμμα των υαλοκαθαριστήρων που βρίσκεται στη δεξιά πλευρά.
Βήμα 8
Καθαρίστε τα στοιχεία στερέωσης της επάνω βάση του γόνατου του αμορτισέρ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 9
Χαλαρώστε το επάνω στοιχείο στερέωσης της βάσης του γόνατου του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #13. Χρησιμοποιήστε μια καστάνια.
Βήμα 10
Ασφαλίστε τους τροχούς με τάκους.
Βήμα 11
Ξεσφίγξτε τα μπουλόνια στερέωσης του τροχού. Χρησιμοποιήστε κρουστικό καρυδάκι για μπουλονόκλειδο Νο #19.
Βήμα 12
Σηκώστε το μπροστινό μέρος του αυτοκινήτου και στερεώστε το σε στηρίγματα.
Βήμα 13
Ξεσφίξτε τα μπουλόνια του τροχού.
Αντικατάσταση: γόνατο ανάρτησης - Renault Scenic 2. To AUTODOC συνιστά:
Για να αποφύγετε τυχόν τραυματισμούς, κρατήστε τον τροχό όσο θα ξεβιδώνετε τα μπουλόνια.
Βήμα 14
Αφαιρέστε τον τροχό.
Βήμα 15
Καθαρίστε τα στοιχεία στερέωσης που συνδέουν το μπαράκι της αντιστρεπτικής δοκού στο γόνατο του αμορτισέρ, και αυτά που συνδέουν το γόνατο του αμορτισέρ στο μουαγιέ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 16
Ξεβιδώστε το παξιμάδι και αφαιρείστε το μπαράκι της αντιστρεπτικής δοκού από το γόνατο της ανάρτησης. Χρησιμοποιήστε ένα καρυδάκι #17.
Βήμα 17
Αποσυνδέστε τις καλωδιώσεις και το μαρκούτσι των φρένων από τη βάση τους στο γόνατο του αμορτισέρ. Χρησιμοποιήστε ένα λοστό.
Βήμα 18
Ξεβιδώστε το κάτω στοιχείο στερέωσης που συνδέει το γόνατο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε μια μανέλα κολαούζου.
Βήμα 19
Αφαιρέστε τη βίδα στερέωσης.
Βήμα 20
Καθαρίστε το στοιχείο στερέωσης που συνδέει το μπαλάκι του ακρόμπαρου με το μουαγιέ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 21
Ξεβιδώστε τη βίδα του μπαλακιού που βρίσκεται στο μουαγιέ. Χρησιμοποιήστε ένα καρυδάκι #17. Χρησιμοποιήστε μια καστάνια.
Βήμα 22
Αφαιρέστε τη βίδα στερέωσης.
Βήμα 23
Αποσυνδέστε το μπαλάκι από το μουαγιέ. Χρησιμοποιήστε ένα λοστό.
Βήμα 24
Στηρίξτε το μουαγιέ. Χρησιμοποιήστε ένα υδραυλικό γρύλο σασμάν.
Βήμα 25
Απελευθερώστε το κάτω στοιχείο στερέωσης που συνδέει το γόνατο του αμορτισέρ με το μουαγιέ. Χρησιμοποιήστε ένα ειδικό καρυδάκι για να βγάλετε το αμορτισέρ. Χρησιμοποιήστε μια καστάνια.
Βήμα 26
Αποσυνδέστε το μουαγιέ από το γόνατο της ανάρτησης. Χρησιμοποιήστε ένα σφυρί. Χρησιμοποιήστε ένα ίσιο σκαρπέλο μετάλλου.
Βήμα 27
Ξεβιδώστε την πάνω βίδα της βάσης του γονάτου του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #13. Χρησιμοποιήστε μια καστάνια.
Αντικατάσταση: γόνατο ανάρτησης - Renault Scenic 2. Οι ειδικοί τoυ AUTODOC συνιστούν:
Προς αποφυγή τραυματισμών, κρατήστε το γόνατο του αμορτισέρ κατά το ξεβίδωμα των βιδών στερέωσης.
Βήμα 28
Αφαιρέστε το γόνατο της ανάρτησης.
Βήμα 29
Τοποθετήστε το αμορτισέρ στο εργαλείο συμπίεσης του ελατηρίου.
Αντικατάσταση: γόνατο ανάρτησης - Renault Scenic 2. Συμβουλή από το AUTODOC:
Σημειώστε ότι όταν χρησιμοποιείτε συμπιεστή ελατηρίων, οι σπείρες του ελατηρίου πρέπει να είναι πιασμένες με ασφάλεια, συμπιέζοντας το ελατήριο στις δύο αντίθετες πλευρές του.Εξασφαλίστε τη σωστή θέση του ελατηρίου στο στοιχείο συγκράτησης.Σιγουρευτείτε ότι οι σπείρες του ελατηρίου μπαίνουν σφιχτά στη θέση τους.
Βήμα 30
Συμπιέστε το ελατήριο.
Βήμα 31
Περάστε από επεξεργασία τη ράβδο του αμορτισέρ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 32
Βγάλτε το παξιμάδι της ράβδου του έμβολου του γονάτου. Χρησιμοποιήστε ένα γερμανοπολύγωνο #19. Χρησιμοποιήστε ένα Άλεν No.H6
Βήμα 33
Βγάλτε την πάνω βάση του γονάτου.
Βήμα 34
Απελευθερώστε το σπειροειδές ελατήριο.
Βήμα 35
Αφαιρέστε το ελατήριο.
Βήμα 36
Αφαιρέστε τη φούσκα για τη σκόνη και το ελαστικό στοπ του αμορτισέρ.
Βήμα 37
Αφαιρέστε το παλιό αμορτισέρ από τον υδραυλικό συμπιεστή ελατηρίων.
Αντικατάσταση: γόνατο ανάρτησης - Renault Scenic 2. Συμβουλή από τους ειδικούς του AUTODOC:
Εξετάστε εξονυχιστικά τη βάση του αμορτισέρ, τη φούσκα προστασίας από την σκόνη και το ελαστικό στοπ. Αντικαταστήστε τα, αν είναι απαραίτητο.Πριν την εγκατάσταση του νέου αμορτισέρ, θα πρέπει να το πρεσσάρετε με το χέρι 3-5 φορές.
Βήμα 38
Τοποθετήστε το καινούριο αμορτισέρ στον υδραυλικό συμπιεστή ελατηρίων.
Βήμα 39
Τοποθετήστε το προστατευτκό από τη σκόνη και το μπαμπ στοπ στο νέο αμορτισέρ.
Βήμα 40
Εγκαταστήστε το ελατήριο στο αμορτισέρ.
Βήμα 41
Συμπιέστε το ελατήριο.
Βήμα 42
Τοποθετήστε την επάνω βάση του αμορτισέρ και το ρουλεμάν της βάσης.
Βήμα 43
Σφίξτε το παξιμάδι της ράβδου του εμβόλου του γονάτου του αμορτισέρ. Χρησιμοποιήστε ένα γερμανοπολύγωνο #19. Χρησιμοποιήστε ένα Άλεν No.H6 Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 60 Nm.
Αντικατάσταση: γόνατο ανάρτησης - Renault Scenic 2. Οι επαγγελματίες συνιστούν:
Τσεκάρετε για να σιγουρευτείτε ότι το ελατήριο είναι τοποθετημένο σωστά. Αποφύγετε την κακή ευθυγράμμισή του.
Βήμα 44
Αποσυμπιέστε το ελατήριο.
Βήμα 45
Αφαιρέστε το συναρμολογημένο γόνατο της ανάρτησης.
Βήμα 46
Τοποθετήστε το γόνατο του αμορτισέρ μέσα στο θόλο του τροχού.
Βήμα 47
Βιδώστε την πάνω βιδα της βάσης του γονάτου του αμορτισέρ. Μην το σφίξετε.
Αντικατάσταση: γόνατο ανάρτησης - Renault Scenic 2. Συμβουλή:
Για να αποφύγετε τυχόν τραυματισμούς, θα πρέπει να κρατάτε το γόνατο του αμορτισέρ όταν θα βιδώνετε τα παξιμάδια στερέωσης.
Βήμα 48
Επεξεργαστείτε τη βάση του γόνατου του αμορτισέρ, επάνω στο μουαγιέ. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 49
Στερεώστε το γόνατο του αμορτισέρ επάνω στο μουαγιέ.
Βήμα 50
Σηκώστε τον υδραυλικό σασμανόγρυλο κατά 10-15 εκ.
Βήμα 51
Αφαιρέστε το καρυδάκι του οποίου γίνεται χρήση για να βγει το αμορτισέρ από το μουαγιέ του τροχού.
Βήμα 52
Περάστε από επεξεργασία τα στοιχεία στερέωσης του γονάτου του αμορτισέρ. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 53
Τοποθετήστε και σφίξτε την καινούρια βίδα του μουαγιέ. Χρησιμοποιήστε ένα καρυδάκι #18.
Βήμα 54
Καθαρίστε το σημείο τοποθέτησης του μπαλακιού του ακρόμπαρου. Χρησιμοποιήστε μια συρματόβουρτσα. Χρησιμοποιήστε σπρέι WD-40.
Βήμα 55
Συνδέστε το μπαλάκι του ακρόμπαρου στο μουαγιέ.
Βήμα 56
Αφαιρέστε τη βάση κάτω απο το μουαγιέ.
Το AUTODOC συνιστά:
Renault Scenic 2 - Μη χαμηλώνετε απότομα τον γρύλο μετάδοσης, για να αποφύγετε την πρόκληση βλαβών στα εξαρτήματα και τους μηχανισμούς του αυτοκινήτου.
Βήμα 57
Τοποθετήστε τη βίδα στερέωσης.
Βήμα 58
Σφίξτε το μπουλόνι του μπαλακιού του ακρόμπαρου. Χρησιμοποιήστε ένα καρυδάκι #17. Χρησιμοποιήστε μια καστάνια. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 60 Nm.
Βήμα 59
Σφίξτε τα κάτω στοιχεία στερέωσης που συνδέουν το γόνατο του αμορτισέρ με το μουαγιέ του τροχού. Χρησιμοποιήστε ένα καρυδάκι #18. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 105 Nm.
Βήμα 60
Συνδέστε τη βάση του καλωδίου του αισθητήρα του ΑΒS, στο γόνατο του αμορτσέρ. Σφίξτε το μαρκούτσι των φρένων στο γόνατο.
Βήμα 61
Τοποθετήστε το μπαράκι της αντιστρεπτικής δοκού.
Βήμα 62
Σφίξτε το στοιχείο στερέωσης που συνδέει το μπαράκι της αντιστρεπτικής στο γόνατο του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #17. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 44 Nm.
Βήμα 63
Περάστε από επεξεργασία τα στοιχεία στερέωσης του γονάτου του αμορτισέρ. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 64
Καθαρίστε το σημείο τοποθέτησης της ζάντας του τροχού. Χρησιμοποιήστε μια συρματόβουρτσα. Καθαρίστε το σημείο επαφής. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 65
Τοποθετήστε τον τροχό.
Αντικατάσταση: γόνατο ανάρτησης - Renault Scenic 2. To AUTODOC συνιστά:
Για να αποφύγετε τυχόν τραυματισμούς, συγκρατήστε τον τροχό όταν σφίγγετε τα μπουλόνια του.
Βήμα 66
Βιδώστε τα μπουλόνια του τροχού. Χρησιμοποιήστε κρουστικό καρυδάκι για μπουλονόκλειδο Νο #19.
Βήμα 67
Σφίξτε την επάνω βίδα της βάσης του γονάτου του αμορτισέρ. Χρησιμοποιήστε ένα καρυδάκι #13. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 21 Nm.
Βήμα 68
Περάστε από επεξεργασία τα στοιχεία στερέωσης της βάσης του γόνατου του αμορτισέρ. Χρησιμοποιήστε γράσο χαλκού.
Βήμα 69
Τοποθετήστε και ασφαλίστε το κάλυμμα των υαλοκαθαριστήρων που βρίσκεται στη δεξιά πλευρά.
Βήμα 70
Βιδώστε τα στοιχεία στερέωσης του καλύμματος των υαλοκαθαριστήρων που βρίσκεται στη δεξιά πλευρά. Χρησιμοποιήστε ένα Τορξ T20.
Βήμα 71
Τοποθετήστε το κάλυμμα των υαλοκαθαριστήρων στην αριστερή πλευρά.
Βήμα 72
Βιδώστε το στοιχείο στερέωσης στο κάλυμμα των υαλοκαθαριστήρων που βρίσκεται στην αριστερή πλευρά. Χρησιμοποιήστε ένα καρυδάκι #10.
Βήμα 73
Τοποθετήστε την ελαστική λωρίδα.
Βήμα 74
Χαμηλώστε το αυτοκίνητο και χρησιμοποιήστε σταυρό, προκειμένου να σφίξτε τα μπουλόνια των τροχών. Χρησιμοποιήστε ένα δυναμόκλειδο. Σφίξτε τη με ροπή 110 Nm.
Βήμα 75
Αφαιρέστε το κάλυμμα προστασίας φτερού.
Βήμα 76
Κλείστε το καπό.
Βήμα 77
Αφαιρέστε τους γρύλους και τους τάκους.
